Network Basic (12편 : Routing)

1) Routing

- Router는 Packet을 Forwarding 할 때 Routing Table을 확인하고 전송

- Routing Table에 올라온 경로가 Best Path이다.

- 경로가 여러 개일 경우 Best Path만을 Routing Table에 올리고 나머지 경로들은 데이터베이스에 저장한다.

- Switch는 목적지를 모르는 Frame을 Flooding 하지만 Router는 목적지를 모르는 Packet을 drop 시킨다. (즉, Routing Table에 목적지의 정보가 없는 Packet은 폐기한다.)



2) Routing Table

- 목적지 네트워크와 해당 네트워크로 가기 위해서 어느 경로 (Interface)로 나가야 하는지의 정보를 가지고 있다.

- Router가 Packet을 목적지로 보내기 위해서는 이렇게 Routing Table을 참조한다.

- Best Path 만을 Routing Table에 올린다.

- Routing Table이란 어떤 목적지로 가기 위해서 어떤 경로로 가야 하는지 알 수 있는 네트워크 지도.



3) Routing Protocol

- 목적지 네트워크로 가는 경로를 알아내기 위해 사용하는 Protocol

- Router는 기본적으로 자신과 연결된 네트워크의 정보만을 Routing Table에 가지고 있다.

- 때문에 Routing Protocol을 사용해서 직접 연결되지 않은 네트워크의 정보를 Routing Table에 추가시킨다.

- Routing Protocol이 설정되지 않으면 자신과 직접 연결된(connected) 주소만 Routing Table에 보인다.

- 각 Router는 서로의 주소를 알아야 통신이 가능. (한쪽의 Router만 상대방 Router의 주소를 알고 있을 경우 통신이 불가능)

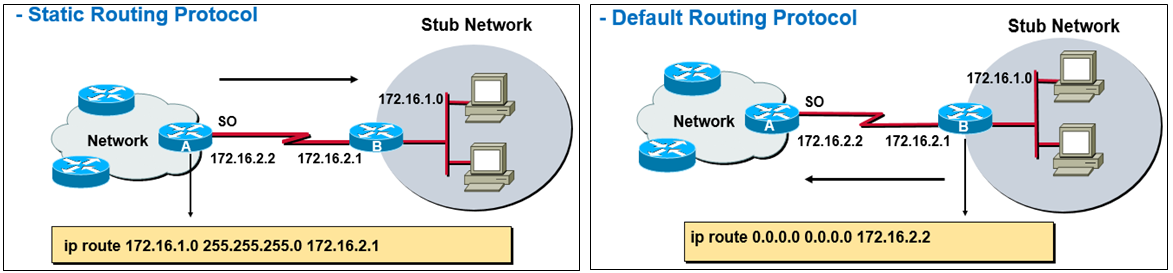

(1) Static Routing Protocol (정적 라우팅 프로토콜)

- 관리자가 직접 목적지 네트워크의 정보를 입력하는 Protocol

- Router에 관리자(사람)가 일일이 수동으로 경로를 입력 (사람이 목적지에 대한 Best Path를 찾아서 직접 입력)

- Static은 정적인 프로토콜로 한번 정해놓으면 무조건 그 경로로 전송한다.

- Router는 단지 그 경로를 따라 Packet을 전송하면 되기 때문에 Router 자체에 별 부담이 없다.



# 장점

- CPU가 Best Path를 찾기 위한 계산을 하지 않기 때문에 Routing 속도도 빨라지고 메모리도 적게 사용하기 때문에 Router 성능이 좋아진다. (Router의 CPU와 Memory를 적게 사용)

- Dynamic Routing Protocol처럼 Routing Table을 교환할 필요가 없어 대역폭을 절약할 수 있다.

- 자신의 정보를 외부로 전송하지 않아 Dynamic Routing Protocol보다 보안에 좋다.



# 단점

- 관리자가 직접 네트워크 경로를 일일이 설정해야 하니까 불편하다.

- 수동이기 때문에 관리자가 경로 이상을 인지하고 경로 설정을 바꾸기 전까지 Packet을 계속해서 이상 경로로 전송한다.

- 대규모 네트워크에서는 사용하기 힘들다. (Network 변화를 감지하기 어렵고 확장성이 낮다)



(2) Dynamic Routing Protocol (동적 라우팅 프로토콜)

- 관리자가 직접 경로를 입력할 필요 없이 설정된 Routing Protocol 알고리즘이 Best Path를 찾아서 Routing Table에 올린다.

- 같은 Routing Protocol이 설정된 Router가 서로의 네트워크 정보를 교환하면서 update 한다.



① Dynamic Routing Protocol의 종류

- Distance Vector 라우팅 프로토콜 (순수 물리적으로 Best path를 결정 ex. RIP, EIGRP)

- Link-state 라우팅 프로토콜 (링크의 상태로 Best path를 결정 ex. OSPF, IS-IS)

- 그 외에도 hybrid 라우팅 프로토콜 (ex. EIGRP)도 있다.



# 장점

- 관리자가 일일이 경로를 입력할 필요가 없다. 각 Router가 설정된 Routing Protocol의 알고리즘에 따라 Best path를 결정한다.

- 선택된 경로에 문제가 발생하거나 변화가 생기면 스스로 새로운 경로를 찾아서 전송한다.



# 단점

- Router에 부담을 준다. (CPU와 MEMORY를 많이 사용한다.)
